FTDI Chip, leader reconnu des solutions de ponts USB, dévoile sa série HP, une famille de composants semi-conducteurs innovants qui intègre à la fois la gestion de l’alimentation via USB Power Delivery (PD) et les ponts de données USB, dans un seul et unique circuit intégré. Cette série marque une avancée majeure pour les ingénieurs souhaitant rationaliser la connectivité de leurs produits tout en améliorant la gestion énergétique.

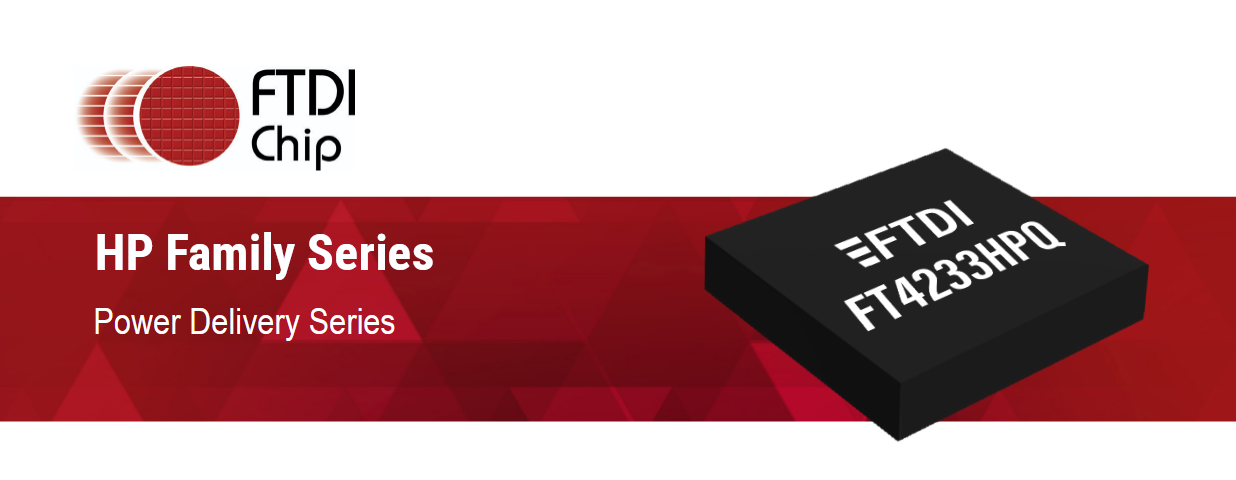

Présentation générale de la série HP
La série HP (abréviation de High Power), dérivée de la série H originale de FTDI, propose une solution tout-en-un combinant :
- Connectivité USB Type-C avec Power Delivery 3.0,
- Ponts de données USB haute vitesse (jusqu’à 480 Mbps en USB 2.0),
- Gestion intelligente de l’alimentation, capable soit de tirer plus de puissance d’un hôte, soit d’alimenter ce dernier.
Objectif : Éliminer le besoin d’avoir un circuit de gestion PD distinct et un pont USB séparé, simplifiant ainsi la conception, réduisant le nombre de composants et augmentant la fiabilité globale.
Caractéristiques techniques principales
- Support USB PD 3.0 sur jusqu’à deux ports USB Type-C :
- Un port pour alimentation et données,
- Un second port pour alimentation uniquement.
- Profils d’alimentation pris en charge :
- 5V/3A, 9V/3A, 12V/3A, 15V/3A, 20V/3A.
- Bridge USB vers jusqu’à 4 ports de données :
- UART (RS232, RS422, RS485),
- MPSSE pour JTAG, SPI, I2C, Bit-bang,
- Asynchronous et Synchronous FIFO modes.
- Gestion complète du protocole USB embarqué (aucune programmation spécifique requise).
- Compatibilité USB 2.0 High-Speed (480 Mbps) et Full-Speed (12 Mbps).
- Large plage de température industrielle : de -40 °C à +85 °C.
- EEPROM externe configurable pour personnaliser les comportements PD.
Architecture technique du HP Series
L’architecture intégrée de la série HP combine :
- Gestion des protocoles USB,
- Contrôleur de politique Power Delivery embarqué,
- Multiples bus de données (ADBUS, BDBUS, etc.),
- Interface UART/MPSSE,
- Connecteurs Type-C sur les canaux de communication,
- EEPROM externe pour la configuration avancée,
- Alimentation flexible grâce à des commutateurs intégrés (VBUS Power & FET Switches),
- Consommation d’énergie optimisée en mode suspendu USB.
Gamme de produits HP
La série comprend plusieurs références adaptées aux besoins variés :
| Produit | Canaux | Ports PD | Débit Max | Connecteurs | Notes |
|---|---|---|---|---|---|
| FT232HP | 1 | 1 | 12 Mbaud, 480 Mbps | Simple Type-C | Pas de second port |
| FT233HP | 1 | 2 | 12 Mbaud, 480 Mbps | Double Type-C | EEPROM configurable |
| FT2232HP | 2 | 1 | 12 Mbaud, 480 Mbps | Simple Type-C | Double MPSSE |
| FT2233HP | 2 | 2 | 12 Mbaud, 480 Mbps | Double Type-C | Plus de flexibilité |
| FT4232HP | 4 | 1 | 12 Mbaud, 480 Mbps | Simple Type-C | Quadruple pont série |
| FT4233HP | 4 | 2 | 12 Mbaud, 480 Mbps | Double Type-C | Applications complexes |
Chaque modèle est disponible en boîtier QFN compact (56 à 76 pins), avec des kits de développement associés (ex : UMFT233HPEV).
Applications
Grâce à leur capacité à combiner données et alimentation, les circuits HP sont parfaitement adaptés pour :
- T-Box automobile (télématique),
- Expansion de capteurs (caméras, ultrasons, GPS),
- Edge Computing et contrôleurs AI,
- Caméras intelligentes, robots domestiques, contrôleurs domotiques,
- Périphériques médicaux : défibrillateurs, machines à rayons X,
- Accessoires connectés : manettes de jeu, moniteurs, modules Bluetooth Low Energy.
Pourquoi choisir la série HP de FTDI ?
– Polyvalence de connexion : USB Type-C devient la norme universelle, et la série HP la maîtrise totalement.
– Simplification matérielle : un seul composant remplace plusieurs circuits classiques.
– Flexibilité énergétique : support complet du standard Power Delivery 3.0.
– Fiabilité industrielle : robustesse prouvée, fonctionnement à température étendue.
– Support logiciel étendu : pilotes gratuits (VCP, D2XX) pour Windows, Linux, Mac, Android.
À propos de FTDI Chip
FTDI Chip est une entreprise fabless britannique reconnue mondialement pour ses ponts USB (X-Chip, R-Chip, Hi-Speed, SuperSpeed). Avec des bureaux de R&D à Glasgow et Singapour, ainsi que des centres de support technique aux USA et en Chine, FTDI continue d’innover pour rendre la connectivité technologique toujours plus simple et performante.
En savoir plus : www.ftdichip.com
